应用实例
应用实例
2012成果展示 土木建筑工程材料

无缝(无尘室)树脂地板材

A博士(Epoxy)无缝树脂地板,系采用高级环氧树脂(Epoxy)及相关有机合成树脂及无机骨材及特殊助剂以纯熟优异之技术,将原有水泥地处理为无接缝、不起尘、不藏污,不纳垢、易清理之亮丽地板。 其独特功能及最佳稳定性特别适用于一般厂房、商场,G.M.P药厂、电子工厂、食品加工厂、纺织厂、纸厂、医院手术房等。

特性 :

外观平整亮丽,无接缝,具防尘、防霉、易清理、易保养。
施工厚度要求及使用量:
  • (1) 1 m/m做底涂(0.3 kg/m2)、面涂(0.8 kg/m2)
  • (2) 3 m/m做底涂(0.3 kg/m2)、中涂(1.6 kg/m2)、矽砂(2 kg/m2)、面涂(0.8 kg/m2)
  • (3) 5 m/m做底涂(0.3 kg/m2)、中涂(2.0 kg/m2)、矽砂(10 kg/m2)、面涂(0.8 kg/m2)

施工方法 :

一、素地处理:

使用电动磨石机、磨除表面之水泥浮硷层膜,并磨平水泥镘刀接痕及残余颗粒,若油污、青笞须特别处理,并使用表免粗化平整,以吸尘机吸除砂粒、杂物、灰尘,潮湿区须以火或电热烘干。

二、底涂树脂及施工法:

注意事项 :
地面含水率8%以内属正常,施工後成功率最高,可用溶剂型,地面含水率8%~16%属潮湿面,要用水性型。

  • 溶剂型 : 1050A为主剂配1050B(固化剂)=2:1,两剂充分搅拌混合,以毛刷或滚涂刷,均匀涂布在其上,水泥面充分渗透密合,效果佳,俟不 黏手,才可做後涂。

  • 水性型 : 3118为硬化剂,配水=100:100充分搅拌,再加入1010(主剂)也是100的量,充分搅拌混合,可得乳化状液体,同样以毛刷或滚涂刷,薄涂在地面与水泥面充分密合,效果佳,俟不黏手,才可做中涂。

三、中涂树脂及施工法:有流展法及砂浆法:
  • 树脂流展法 : 1030(低黏度消泡型)为主剂 ,2108-w(冬天用)、2108(夏天用),5340(耐酸硷)等为不同要求固化剂,配合比均为2:1,混合搅拌均匀後,可另加#9矽砂1倍,再混和搅拌均匀,涂平於底涂上,用镘刀涂盖抹平,要求平整,厚度可自行控制,俟不黏手,没压痕後,才可做面涂。

  • 树脂砂浆法 : 1010(标准型)为主剂,2108为固化剂,配合比2:1,搅拌均匀後再加入3~5倍#9矽砂,充分搅拌均匀,涂平於底涂上,用镘刀涂盖抹平,要求平整镘刀面可沾擦溶剂,才不沾黏,厚度可自行控制,俟不黏手,没压痕後,才可做面涂。

四、面涂树脂及施工法:
  • 批面材 : 将完成中涂施工之地板,若有凹凸不平时,须用1351A配1351B膏状批面材,做1:1两剂充分搅拌均匀,补平後俟不黏手,即可磨平"除粉"再做面涂。

  • 面涂施工 : 面涂A(可选色)为有色主剂配面涂B(固化剂),可选择3:1或5:1,两剂依准确重量比,充分搅拌均匀,用镘刀推平於中涂上,不可有接痕,处理平整俟三天后完全硬化才可上踩。

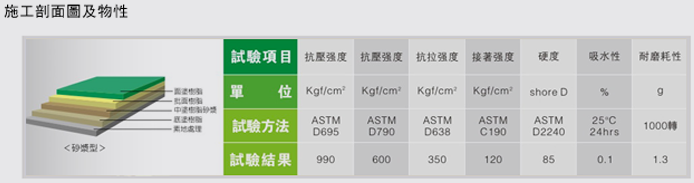

图片替代文本

产品介绍

  • 用途 品名 混合比 颜色 可使用时间
    (100g/25℃)
    硬化条件 黏度
    (CPS/25℃)
    适用范围
  • 底涂 2055-50A
    2055-50B
    100
    100
    透明茶色 60mins 12hrs 20~50 渗透性能优
  • 中涂
    流展砂浆
    MP-3A
    MP-3B
    100
    33
    可调色 30mins 12hrs 1000~1500 强度高,光泽渡好
  • 面涂
    薄涂型
    DE-系列
    DEB
    100
    25
    可选色 30mins 24hrs 300~500 溶剂型、耐磨性、遮盖性,密着性优
  • 面涂
    自流平
    E-系列
    6892-4B
    100
    25
    可选色 30mins 24hrs 500~1000 无溶剂型、耐磨性优、高光泽度,平整性佳
  • 水性
    底涂
    3117 100 透明茶色 60mins 24hrs 11000~14000 与水混合後流动性佳,易操作,耐水性及安定性皆优

(请向左右滑动)
