應用實例
土木建築工程施工工法案例介紹
專案結構補強
(a) 牆、樑、柱結構裂縫，鋼板補強工法
(b) 牆、樑、柱結構裂縫、DIY(手動)結構補強工法
(c) 屋頂隔熱、防水膠
(d) 高科技碳纖維玻璃纖維與環氧樹脂複合材料之補強
(e) 新舊水泥結構黏合潮濕水中施工材料
(f) 鋼筋外漏鏽蝕、混凝土酥鬆之補強

A.牆、樑、柱結構裂縫，鋼板補強工法

一、環氧樹脂補強膠系列產品

產品介紹

  • 品名 重量
    混合比     黏度
    (CPS/25℃)     可使用時間
    (25℃/100)分         適用範圍
  • 2105A 100 800~1200 80
    2105B 50 400~600
    水泥混凝土之牆、樑、柱面之裂縫、剝落、灌注補強、固化時間快、 結構性佳。
  • 2100A 100 800~1200 120
    2100B 50 300~500
    水泥混凝土之牆、樑、柱面之裂縫、剝落、灌注補強、 固化時間快、 結構性佳
  • 2090A 100 800~1200 190
    2090B 50 500~800
    水泥混凝土之牆、樑、柱面之裂縫、剝落、鋼板灌注補強、固化時間長、低發熱、無氣泡、結構性佳
  • 1036A 100 不垂流 60
    1036B 100
    膏狀砂粒性、鋼板補強封口用、D.I.Y裂縫補強封口用， 石材、假山造景接合用
  • 1351A 100 不垂流 30
    1351B 100
    膏狀砂粒性、鋼板補強封口用、D.I.Y裂縫補強封口用， 裝潢壁材填縫口、石材、假山造景接合用
  • 1037A 100 不垂流 35
    1037B 100
    輕質樹脂砂漿、比重小於 1、樓板鋼筋外漏：修補、造 型、塑材用

(請向左右滑動)

B.牆、樑、柱結構裂縫，D.I.Y(手動)結構補強工法

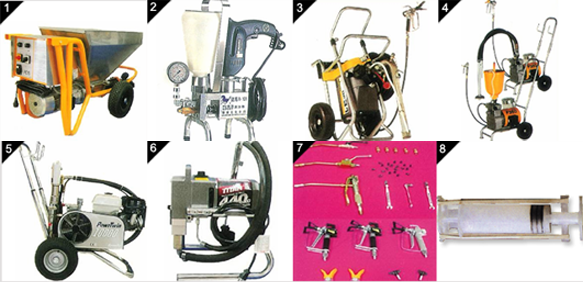

二、環氧樹脂鋼板、裂縫補強電動灌注機及週邊設備

1.高度黏螺旋輸送機 F-15
2.手提式灌注機 R101
3.灌注噴漆兩用機型 F-31
4.灌注噴漆兩用機型F-350
5.水泥沙漿、彈性水泥地坪，專用噴塗機型10000
6.灌注噴漆兩用機型 440E
7.高壓灌注週邊設備
8.手動裂縫注入器

施工方式

  • 將裂縫用磨棒磨V型溝，以手動或自動壓送基座，對準裂縫以25cm間距，再用封口膠1036A/B貼附隙縫上。
  • 再用封口膠將V型溝封閉
  • 俟封口膠硬化後用注入器，將環氧樹脂配固化劑2100A/B，打入基座內利用基座本身收縮返原能力．將環氧樹脂注入裂縫內，完全硬化後，其結構較原結構強五倍。
  • 注入器

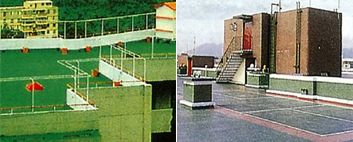

C.屋頂隔熱、防水膠

陽光、空氣、水、大自然賦予人類最好的生存三要素，但陽光之中紫外線，空氣之中氧化、水分之潮濕造成建築物（大樓、廠房）之銹蝕剝落漏水。因此必須借助有隔熱、防水效果的韌性環氧樹脂及隔熱霜。

施工方式

1.首先素地處理: 使用電動磨石機、磨除表面之水泥浮鹼層膜，並磨平水泥鏝刀接痕及殘餘顆粒。若油汙、青苔需特別處理，並使用表面粗化平整，以吸塵機吸除砂粒雜物，灰塵、潮濕區須以火或電熱烘乾。
2.防水隔熱處理:
  • 底膠：增加水泥面與面膠之密著性(使用量0.3kg/m2)，2040A為主劑配2040B(固化劑)=2:1兩劑充分攪拌混合以毛刷或滾塗刷 ，均勻塗佈在其上，與水泥面充分滲透密合，效果佳，俟不黏手才可以做面塗。
  • 面膠：隔熱、防水(使用量0.8~1 kg/m2)
    1016AT(調色)為主配劑1016BT(固化劑) =4:1兩劑充分攪拌混合，以鏝刀或毛刷均勻塗佈在底膠上，要求平整，俟二天後才可上踩。

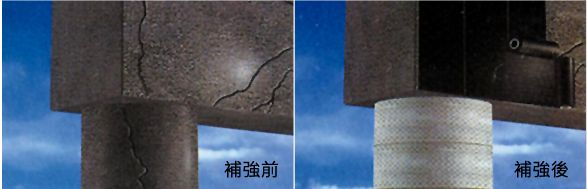

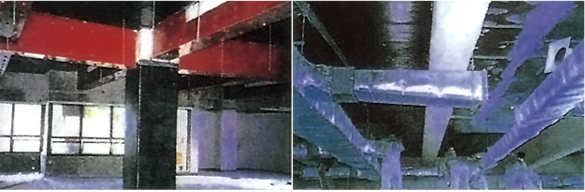

D.高科技碳纖維玻璃纖維與環氧樹脂複合材料之補強

  • 特性
  • 重量輕：碳纖維複合材校之重量為鋼板之1/5易施工。
  • 抗張力優：其張力強度較鋼板強10倍，可加強高架橋、捷運之防震補強。
  • 耐久性佳：在加速暴露之測試報告，可維持30年的自然暴露環境。
  • 易操作：工作時間較短，易於安裝且免維護。
  • 物性佳。
  • 碳纖維/玻璃纖維補強複合材料

(1) 碳纖維布之拉伸試驗

  • 樣品名稱 試片寬度(m/m) 試片厚度(m/m) 抗拉強度(kgf/cm2)
  • 碳纖維布 25.4 0.1 21184

(請向左右滑動)

(2) 碳纖維、玻璃纖維用環氧樹脂複合材料系列

  • 品名 混合比 黏度
    (CPS/25℃)     可使用時間
    (100g/25℃)分         適用範圍
  • 1210A 100 15000~25000 60
    5340B 50
    耐酸鹼性，適合混泥土底、中塗，濕潤面，污水池，化學池，游泳池。
  • 1210A 100 15000~25000 120
    2100B 50
    高黏度型，適立面、仰面接著施工，碳纖或玻纖補強施工最適用。

(請向左右滑動)

(3) 碳纖維與環氧樹脂複合後之抗拉強度

  • 試體樣品 平行部寬度(m/m) 抗拉荷重厚度(m/m) 抗拉荷重(kgf) 抗拉強度(kgf/cm2)
  • 1 25.36 1.22 2420 7822
  • 2 25.34 1.22 2390 7731
  • 3 25.58 1.22 2530 8107
  • 4 25.48 1.21 2245 8255

(請向左右滑動)

E.新舊水泥結構黏合潮濕水中施工材料

1.環氧樹脂與水泥混凝土之界面黏著劑
   舊水泥混凝土黏著新水泥混凝土之黏著劑

  • 品名 混合比 黏度
    (CPS/25℃)     可使用時間
    (100g/25℃)分         適用範圍
  • 2040A 100 8000~12000 100
    2040B 50
    濕潤面、新舊水泥接著劑濕潤面壁材，不垂流塗料、水性塗料、反潮地面。
  • 3118A 100
    3118B 100 2000~6000 50
    水 100
    濕潤面、反潮地面、混凝土水泥面、底塗、面塗、透氣性防壁癌樹脂砂漿。

(請向左右滑動)

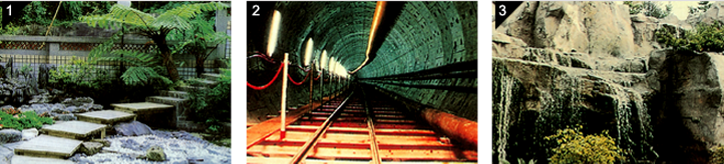

2.隧道、碼頭、河川、地下鐵道、護河岸止水，濕潤水泥面之防水修補工程，
   雨天室外修補防水工程之環氧樹脂修補膠

性狀

  • 品名 混合比 黏度
    (CPS/25℃)     可使用時間
    (25℃/100g)分     比重
    (20℃)     抗壓強度
    ASTM D695     抗彎強度
    ASTM D790     抗拉強度
    ASTM D638
  • 5119A 100 5119SB 50 2000~5000 30 1.098 1000
    (kgf/cm2)     900
    (kgf/cm2)     600
    (kgf/cm2)
  • 5119A 100 5119LB 50 2000~5000 60 1.091 900
    (kgf/cm2)     600
    (kgf/cm2)     500
    (kgf/cm2)
  • 5119AP 100 5119BP 100 膏狀(不垂流) 30 1.41 - - -

(請向左右滑動)

施工方式

1.取5119A兩份配5119SB或5119LB一份，兩劑充分混和後，倒入或灌入水中隙縫或塗佈物上，
   約12~24 hrs (25°C)即初期硬化。(此為液狀物)
2.取5119AP一份，配5119BP一份，兩劑充分混合後，可以水中塗佈、施工、接著。( 此為膏狀物)

F. 鋼筋外露銹蝕、混凝土酥鬆之補強

注意事項 :

  • 混凝土酥鬆及鋼筋外肉鏽蝕部分做徹底刮除、清除。
  • 清除後配2040A/B底膠，做刷塗保護界面層。
  • 界面接著層固化後，即選擇夏天或冬天型，外漏嚴重選擇輕質樹脂砂漿，外漏輕微者選擇重質樹脂砂漿，如:1351A配1351B混合攪拌均勻後即可補強、補平。

產品介紹

  • 品名 混合比 黏度
    (CPS/25℃)     可使用時間
    (100g/25℃)分     適用範圍
  • 2040A 100 2040B 50 8000~12000 100 新舊混凝土之界面接著劑
  • 1037A 100 1037B 100 不垂流 35 冬天型輕質樹脂砂漿比重小於1之修補面材
  • 1038A 100 1038B 100 不垂流 75 夏天型輕質樹脂砂漿比重小於1之修補面材
  • 1351A 100 1351B 100 不垂流 30 冬天型重質樹脂砂漿比重大於2之修補面材
  • 1352A 100 1352B 100 不垂流 75 夏天型重質樹脂砂漿比重大於2之修補面材
